LED 影廳簡介

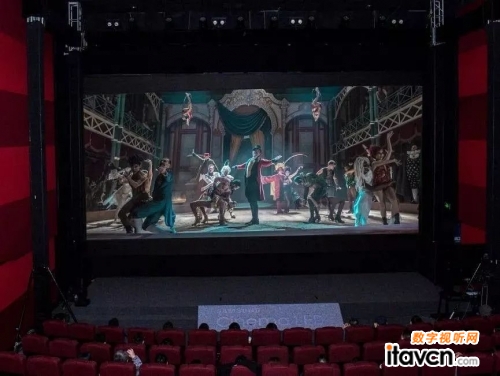

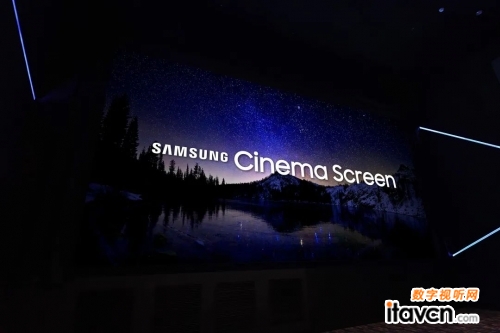

2018年，三星公司在上海五角場萬達影城安裝了國內第一塊 LED 電影屏幕，宣告了電影 LED 顯示時代的開啟。同時，三星與哈曼音頻系統結合，運用 JBL Professional 獨有的 Sculpted Surround(雕琢型環繞音效)系統，構建出了一套全新的聽覺體驗。

隨著 LED 技術高速發展，越來越多的 LED 電影屏幕廠家通過了 DCI 認證，采用 LED 屏幕的影廳數量不斷增長，哈曼針對于 LED 影廳的聲音解決方案也在持續完善。

哈曼專業解決 LED 影廳還音痛點

由于 LED 屏幕的透聲率過低，音箱無法安裝在屏幕背后，只能尋求新的安裝點位，同時，LED 影廳的設計越來越緊湊，屏幕邊緣到側墻的空間，屏幕到天花的空間，這些留給傳統音箱的常規安裝點位的空間變得越來越小。

因此，LED 影廳的發展為音響行業提出了新的挑戰，需要音響系統能夠突破傳統，在兼顧小體積和非對稱覆蓋角的情況下，持平甚至超越傳統影院的聲音體驗。針對這些痛點和市場訴求，哈曼推出了針對LED影廳的音柱解決方案。

哈曼CBT技術的優勢

哈曼專業 LED 影廳音柱整體解決方案的重點在于銀幕揚聲器。對于 LED 銀幕音箱的選型和適配，我們引入了 JBL Professional CBT 技術。電子可調指向性技術在近幾年開始被市場逐漸接受，這項技術可以實現音箱在垂直方向角度的自定義控制。但是造價相對較高，因為音箱內的每一只單元都需要一個單獨的功放通道，和一個單獨的 DSP 通道來驅動，不但提高了造價，也提高了產品重量。

然而 CBT 技術很好地解決了這個痛點：它可以通過無源的方式，來實現可調指向性控制。

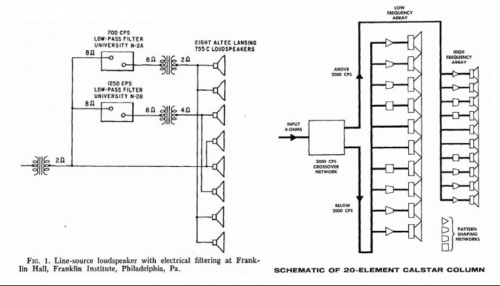

上圖是 CBT 的內置模擬網絡，這個網絡可以實現各單元的分頻和相位控制，從而實現垂直指向性的控制。另外，我們知道，為電影院設計的音箱，為了實現均勻覆蓋，通常會采用大尺寸號角設計，但是 LED 影廳留給音箱的安裝空間十分有限，沒有空間留給大尺寸號角音箱。 CBT 也解決了這個痛點，這項技術可以在小體積音柱上實現大尺寸號角的效果。

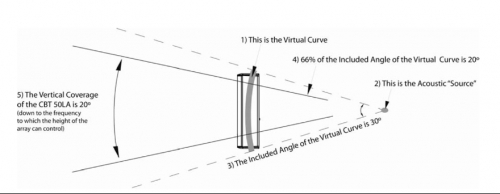

在上圖中，通過內置的模擬網絡和單元之間的精確布局，CBT 在音柱的背后合成了一個虛擬點聲源，從而讓音柱實現像大尺寸號角一樣的精確張角控制。

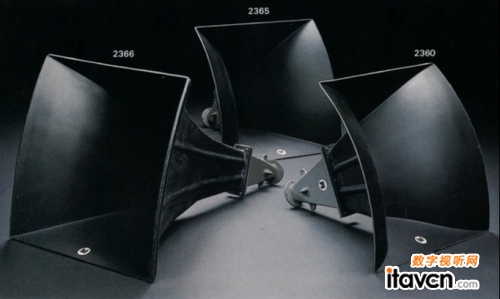

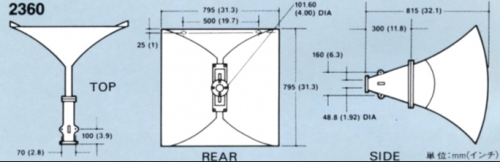

直徑將近1米的JBL大尺寸電影音箱號角2360A

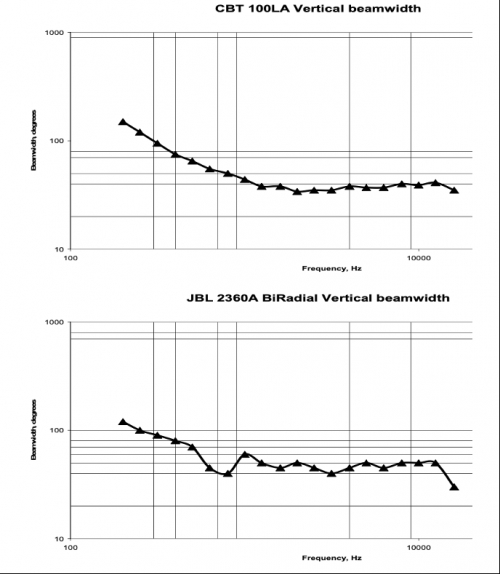

下圖是只有 10 厘米寬的 CBT 音柱，和大尺寸號角的垂直覆蓋角對比。可以看到，使用了 CBT 技術的音柱，指向性的平滑度有了質的提升，雖然是小尺寸，但是卻擁有了比大尺寸號角更加優秀的偏軸音質，而一個好的偏軸音質，不僅僅只是在幾個特殊的觀影位置，而是讓整場所有觀眾，都擁有良好體驗。

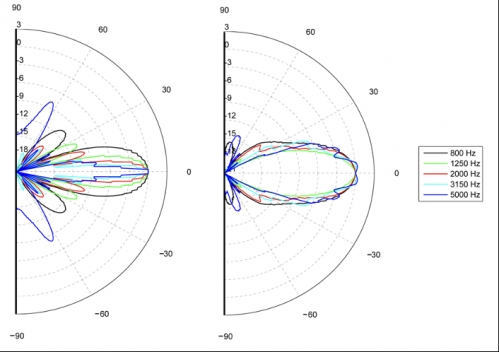

下圖左邊是一只市面上的普通音柱，右邊是使用了 CBT 技術的音柱。顯而易見，右邊的覆蓋角旁瓣全部都得到了有效的抑制，可以想象，在整個觀眾席內，每個席位的觀眾所能聽到的音質，不會有過多起伏。

哈曼LED影廳主揚聲器

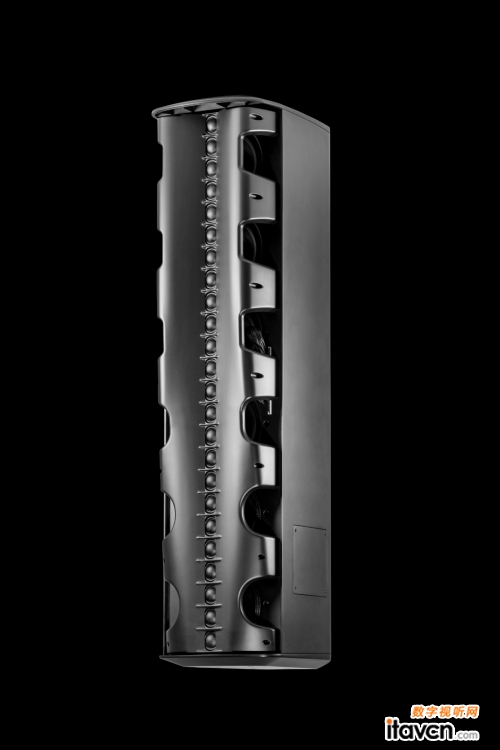

對于 LED 影廳，我們基于 CBT 技術推出了 CBT for Cinema 系列音箱。此音箱最大聲壓級可達 137dB，頻率響應 45Hz-20kHz。水平覆蓋角 100 度，垂直覆蓋角可切換。能夠滿足 20 米 LED 影廳中杜比全景聲的要求。

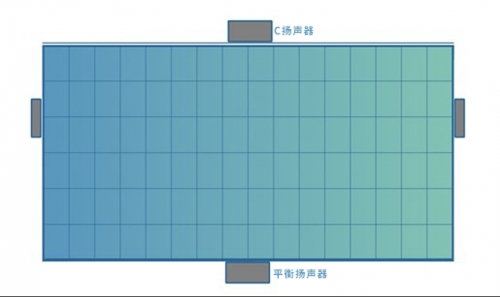

哈曼LED影廳銀幕主揚聲器布局

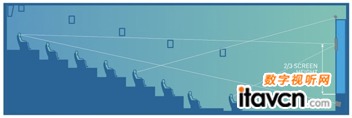

銀幕LR揚聲器 - 采用 CBT for cinema，左右各一只，緊貼LED屏幕，高度為銀幕2/3處(CBT聲學中點)。

銀幕C揚聲器 - 位于銀幕中心正上方，如果銀幕上部空間較大，采用1只LED銀幕定制點聲源。如果銀幕上部空間較小，采用2只CBT for cinema水平對稱安裝，2只音箱之間需要保持一定夾角(視場所大小而定)。

銀幕平衡揚聲器 - 位于銀幕中心正下方，采用1只LED銀幕定制點聲源。

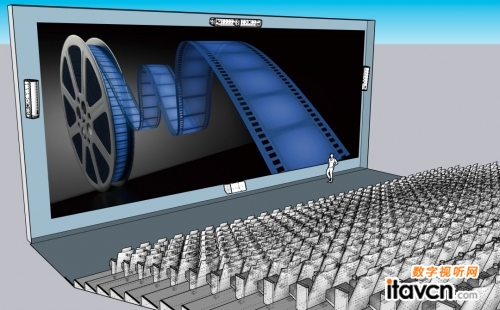

頂部空間較大↑

頂部空間較小↑

LED銀幕主音箱的角度布置↑，時長00:13點擊視頻，了解更多

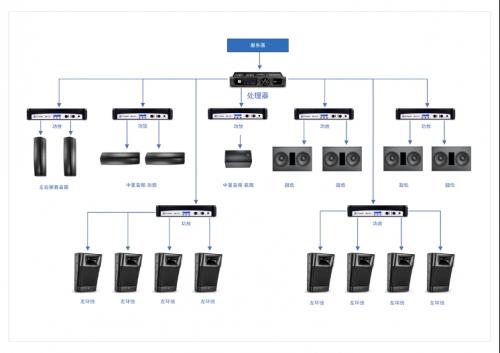

系統框圖

· 設備清單·

銀幕主音箱

4 x JBL Professional CBT for cinema

補償音箱

1 x JBL Professional LED fill speaker

LFE

4 x JBL Professional 5628(4642A)

側環

8-12 x JBL Professional 9310(數量視影廳深度而定)

后環

2 x JBL Professional 9350

功放

Crown 電影功放

處理器

JBL Professional 電影處理器
